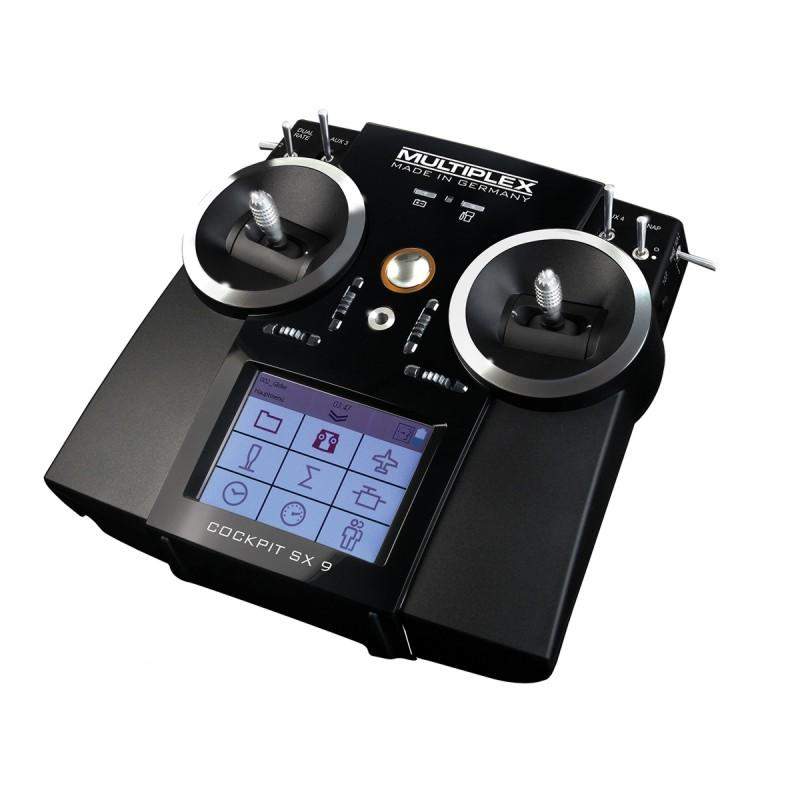

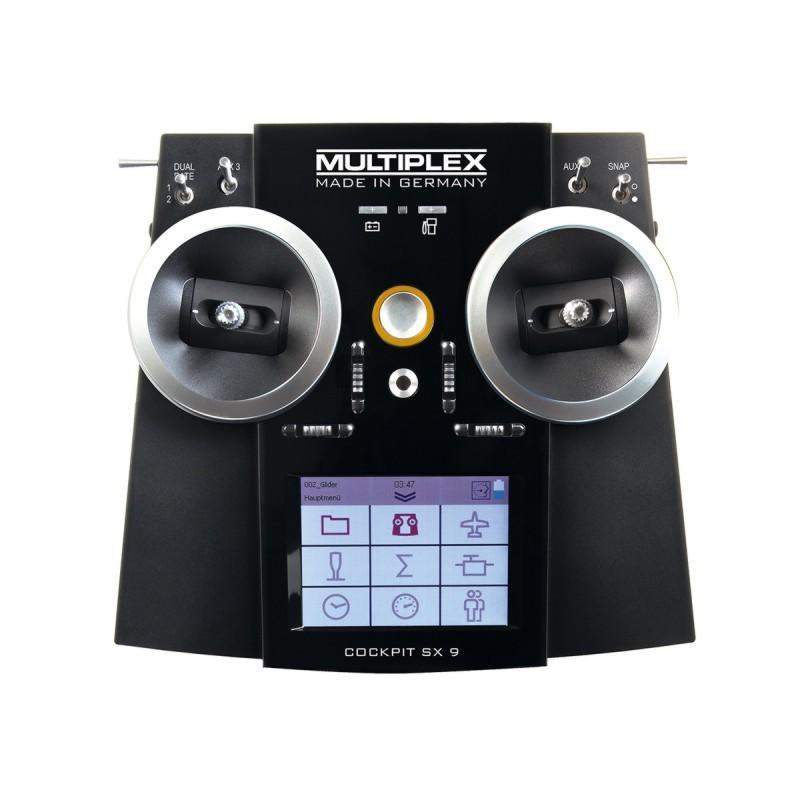

MULTIPLEX COCKPIT SX9

MULTIPLEX COCKPIT SX 9 wyznacza nowe standardy w dziedzinie 9-kanałowych nadajników drążkowych.

Dotknij, kontroluj i lataj — obsługa jak w smartfonie!

COCKPIT SX 12 jest bardzo łatwy do zaprogramowania za pomocą ikon aplikacji. Nowe oprogramowanie SAFE-LINK w połączeniu z wieloma innymi nowymi funkcjami oprogramowania jeszcze bardziej udoskonala nadajnik. Asystent modelu prowadzi użytkownika intuicyjnie przez wyrafinowaną koncepcję dotykową z przejrzystymi ekranami i wieloma samouczącymi się grafikami. Łatwy do odczytania kolorowy wyświetlacz dotykowy TFT (nawet w świetle słonecznym) 3,5", 320x240 pikseli, z automatycznym przełączaniem dzień/noc. Czas pracy nadajnika do 24 godzin.

Unikalne w tej klasie jest intuicyjne sterowanie funkcjami za pomocą czujników ruchu (czujników położenia lub prędkości obrotowej).

czujników prędkości obrotowej). Na przykład do ruchów kamery, wyzwalania wyjścia głosowego itp.

COCKPIT SX 12 ma doskonałą ergonomiczną konstrukcję. Nadajnik ma bardzo wygodny rozmiar obudowy i jest bardzo łatwy do trzymania. Wszystkie przełączniki/enkodery są wygodnie dostępne podczas pracy bez konieczności zdejmowania kciuka z drążka. Przypisanie enkodera można wybrać indywidualnie.

Idealny pilot zdalnego sterowania do samolotów modelowych RC, helikopterów RC i śmigłowców RC. Może być również używany do samochodów RC, modeli statków i wielu innych.

COCKPIT SX 12 jest w 100% opracowany i zbudowany w Niemczech. Jakość Made in Germany!

Kolorowy wyświetlacz dotykowy TFT przejrzysty, kolorowy wyświetlacz transfleksyjny 3,5", 320x240 pikseli, ekran dotykowy z czytelnymi symbolami i dużymi, łatwymi do odczytania cyframi/literami. Można czytać w świetle słonecznym bez podświetlenia: idealny do modelowania. Niezwykle energooszczędny w pracy na zewnątrz dzięki automatycznemu przełączaniu dzień/noc. Czas pracy nadajnika do 24 godzin.

Proste i rozbudowane opcje programowania za pomocą nowego kreatora modeli

Intuicyjna obsługa dzięki wyrafinowanej koncepcji dotykowej z przejrzystymi ekranami i wieloma intuicyjnymi grafikami. Wygodny asystent modeli z szerokim zakresem opcji regulacji wartości za pomocą ekranu dotykowego. Prosta regulacja za pomocą suwaka, bezpośrednie wprowadzanie wartości za pomocą klawiatury alfanumerycznej, +/- i przyciski do precyzyjnej regulacji zapewniają najprostsze programowanie modeli.

Super wygodne zarządzanie pamięcią modeli

COCKPIT SX 9 jest wyposażony w 200 wewnętrznych lokalizacji pamięci modeli, pamięci modeli są przechowywane na wewnętrznej karcie SD w formacie .xml. Wygodne zarządzanie pamięcią modeli na komputerze PC za pomocą pamięci masowej USB jest zatem łatwe.

Wyjątkowa transmisja głosowa

Dzięki ponad 450 słowom, liczbom i frazom jest to jeden z najbardziej zaawansowanych systemów tego typu, jaki kiedykolwiek zbudowano w przenośnym nadajniku.

Korzystanie z tego systemu pozwala pilotom COCKPIT SX 9 postrzegać krytyczne dane telemetryczne i funkcje nadajnika bez odrywania wzroku od samolotu. COCKPIT SX 9 podaje im określone wartości czujników, gdy są potrzebne. Jeśli zostanie uruchomiony alarm, nie musisz patrzeć na wyświetlacz, aby zobaczyć, co się dzieje, COCKPIT SX 9 powie Ci.

Kanał sprzężenia zwrotnego/telemetria

Podczas korzystania z odbiornika z funkcją telemetrii aktualne napięcie zasilania odbiornika jest wyświetlane na wyświetlaczu nadajnika. Jeśli napięcie spadnie poniżej regulowanego napięcia minimalnego, sygnał akustyczny ostrzega o rozładowanej baterii odbiornika. Bez czujnika jakość połączenia (LQI) może być również wyświetlana na wyświetlaczu nadajnika w wartościach %.

Dodatkowy plus bezpieczeństwa!

Można również wyświetlić na wyświetlaczu do 8 danych telemetrycznych z modelu (w zależności od czujników podłączonych do odbiornika, np. napięcie, prąd, temperatura itp.) (przykłady zastosowań: temperatura silnika, napięcie akumulatora napędowego, pobór prądu przez napęd). Dane telemetryczne są przechowywane w modelu w połączeniu z opcjonalnym MULTIPLEX FlightRecorder (nr 8 5420). Wyświetlanie wartości czujników na wyświetlaczu jest swobodnie konfigurowalne, dynamiczna regulacja wyświetlaczy.

Bezprzewodowa obsługa nauczyciel/uczeń

COCKPIT SX 9 M-LINK może być standardowo zarówno nadajnikiem nauczyciela, jak i ucznia. Wszystkie nadajniki M-LINK zgodne z L/S mogą być używane jako nadajniki ucznia lub nauczyciela. Opcjonalny moduł COPILOT (nr 4 5184) jest wymagany do obsługi nauczyciela. COCKPIT SX 9 działa z selektywną obsługą L/S. Umożliwia to całkowite przeniesienie lub, w zależności od postępów w nauce ucznia, przeniesienie poszczególnych funkcji sterowania na ucznia. Nauczyciel może przejąć model ponownie, dotykając drążków.

Dual rate i expo można ustawić osobno dla każdej fazy

Dla 3 osi (lotka, ster wysokości, ster kierunku) plus expo dla przepustnicy.

4 timery:

- Timer 1: mm:ss przełącznik start/stop do wyboru, funkcja alarmu, wyjście głosowe, wibracje

- Timer 2: mm:ss przełącznik start do wyboru, funkcja alarmu, wyjście głosowe, wibracje

- Timer 3: hh:mm licznik czasu pracy nadajnika

- Timer 4: hh:mm czas

Pomocne filmy na temat nawigacji po menu i programowania można znaleźć na stronie: MULTIPLEX FAQ videos

Funkcje: COCKPIT SX9:

- akumulator LiFe 3,3 V/4000 mAh

- karta SD

- 4 proporcjonalne enkodery (drążki)

- 2 proporcjonalne enkodery (rolki)

- 6 przełączników (3X wejście/wyjście/wejście) (3x wejście/wyjście)

- 2 przyciski

- Suwak wyświetlacza (enkodery obsługiwane rysikiem na wyświetlaczu)

- Bateria LiFe 3,3 V (4000 mAh)

- Karta SD

Cechy techniczne:

• Przyszłościowy 9-kanałowy pilot zdalnego sterowania – 9 w pełni proporcjonalnych kanałów sterowania

• 32-bitowy procesor /4096 kroków

• Transmisja 2,4 GHz M-LINK bezpieczna, ultraszybka, cyfrowa transmisja sygnału z telemetrią w czasie rzeczywistym

• Tryby serwomechanizmu analogowego i cyfrowego

• Antena IOAT - zintegrowana technologia anteny zoptymalizowanej pod kątem promieniowania o ekstremalnie dużym zasięgu

• 3,5-calowy duży nowy kolorowy wyświetlacz dotykowy TFT z wyświetlaczem telemetrycznym i przełącznikiem DAY/NIGHT, światło dzienne REAL

• 4 jednostki drążka zamontowane na łożyskach kulkowych (mechanika PROFI TX)

• Kompletnie wyposażony we wszystkie niezbędne elementy sterujące i przełączniki

• Wyjście głosowe (D, E, F) przez głośnik lub gniazdo słuchawkowe

• Gniazdo USB (ładowanie akumulatora nadajnika, interfejs PC do aktualizacji oprogramowania sprzętowego, zarządzanie danymi

• Nowoczesna, ergonomicznie zoptymalizowana konstrukcja obudowy

• Niska waga

• Zintegrowana technologia transmisji 2,4 GHz M-LINK

• Karta µSD do przechowywania modeli

• Długi czas pracy do 24 godzin

Funkcje oprogramowania:

• Obsługa „jak w smartfonie” dzięki przejrzystej i zwięzłej strukturze menu

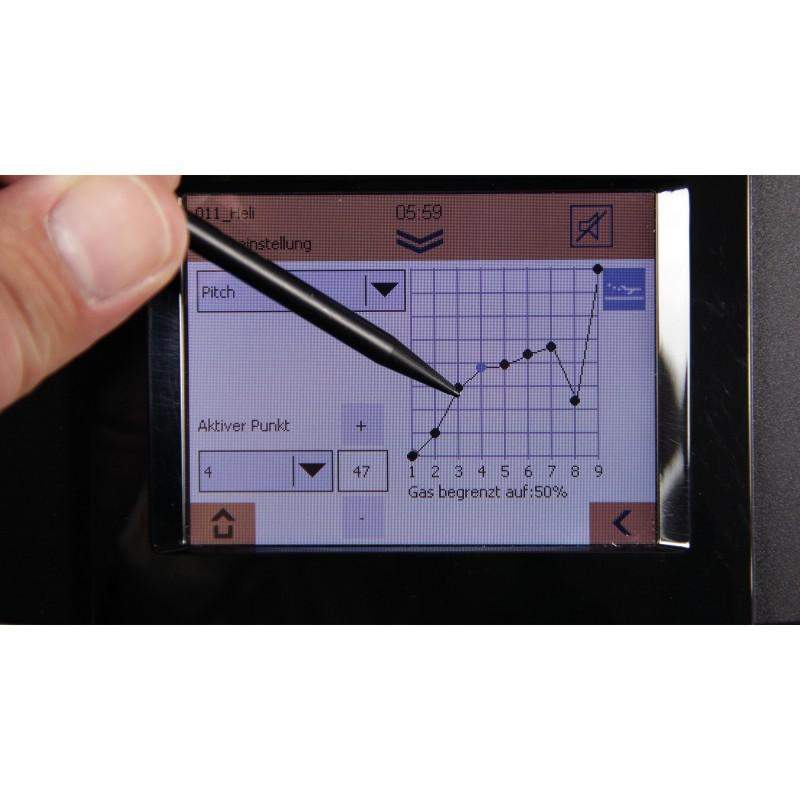

• Asystent modelu prowadzi użytkownika przez programowanie • Funkcja slajdów – np. KRZYWE SKOKU można dostosować, dotykając i przeciągając

• Wstępnie zdefiniowane szablony dla prawie wszystkich popularnych powierzchni i modeli śmigłowców Obszary zastosowań obejmują: SAILOR 2 FLAPS SAILOR 4 flaps + spoilers V-TAIL MOTOR PLANE SAMOLOTY SAMOLOTY Odrzutowce (DELTA) FLYING WING HELI 120 degrees HELI 90 degrees flybarless MULTICOPTER

• Nowa funkcja SAFE-LINK Optymalizacja zasięgu Plus bezpieczeństwo Ochrona wyboru pamięci modelu dzięki SAFE-LINK Funkcjonalne budowanie modeli: do trzech modeli można przełączać na nadajniku podczas pracy

• Nowe przypisanie enkodera można wybrać indywidualnie

• Nowe wskaźniki rolkowe i suwakowe na wyświetlaczu ze wsparciem akustycznym

• Nowa blokada ekranu • Bezpieczeństwo: kontrola gazu, monitor baterii nadajnika

• Inteligentne wyjście głosowe D / E / F

• Powiadamianie o danych telemetrycznych, ostrzeżeniach, alarmach i sygnałach vario za pomocą głośników lub słuchawek

• Transmisja danych w czasie rzeczywistym

• Opcjonalne czujniki (Vario, GPS, pojemność, temperatura, napięcie, prąd, prędkość i wiele więcej)

• Alarm wibracyjny, a także diody LED „ostrzegawcze” dla alarmów krytycznych

• Cyfrowy trymer, można wyłączyć w zależności od fazy lotu dla systemów flybar helikoptera i MULTICOPTER

• 3 timery z wyjściem głosowym Swobodnie regulowany tryb enkodera (w poprzek, elewacja, bok, przepustnica, spoiler) (1x całkowity timer, 1x czas pracy silnika, 1x czas pracy nadajnika)

• Liczne ustawienia serwomechanizmu (przesuw, ograniczenie, odwrócenie, pozycja środkowa)

• Dual Rate i Expo, oddzielnie regulowane dla każdej fazy lotu

• 3 fazy lotu (obszar)

• 4 fazy lotu (heli)

• Krzywe GAS i pochylenia helikoptera (9 punktów) można ustawić oddzielnie dla każdej fazy lotu

• Różnicowanie lotek, oddzielnie regulowane dla każdej fazy lotu

• Klapa zatrzaskowa

• Funkcja motyla

• Bezprzewodowa obsługa nauczyciela/ucznia możliwa z opcjonalnym COPILOTEM

• Wielofunkcyjne gniazdo USB (ładowanie akumulatora nadajnika, interfejs PC do aktualizacji oprogramowania sprzętowego, zarządzanie danymi)

• Karta MicroSD do przechowywania modeli - 200 pamięci modeli

• Funkcja kopiowania modeli

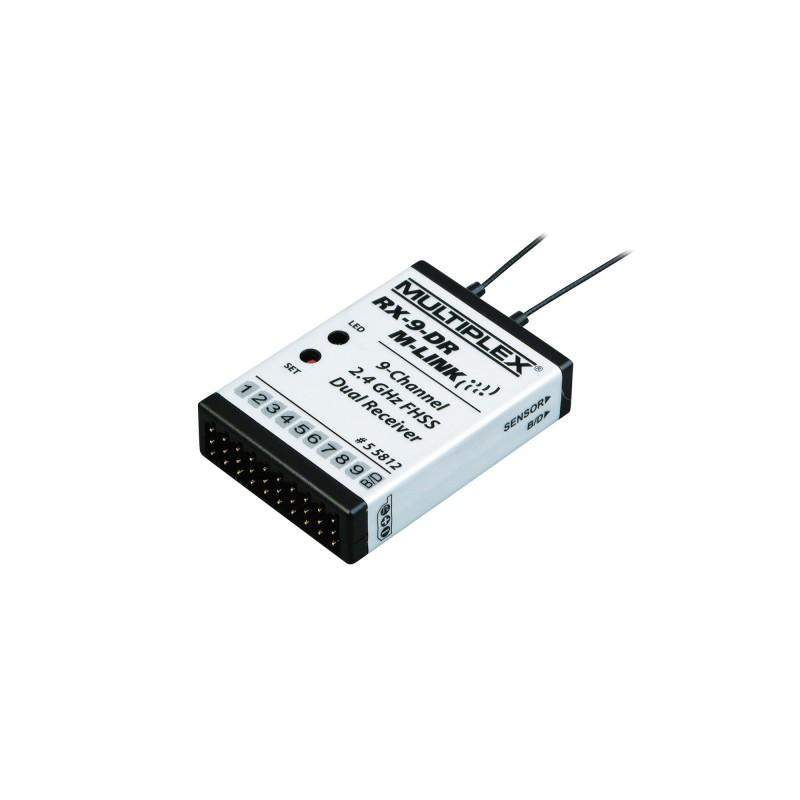

Odbiornik RX-9-DR M-Link 9-kanałowy (opcja):

• Funkcja HOLD/FAIL-SAFE

• Obsługa kanału telemetrycznego/powrotnego

• Zintegrowany interfejs czujników do podłączania zewnętrznych modułów czujników (maks. 16)

• Przygotowany do pracy z dwoma odbiornikami (wymagany kabel zbiorczy nr 8 5070)

• Zintegrowany licznik błędów/rejestrator danych (błędy napięcia i sygnału)

• Zgodność z MULTImate

• Zintegrowany interfejs PC

• Szeregowe wyjście serwo SRXL dla systemów flybarless

Zawartość:

1x nadajnik COCKPIT SX 9

1x RX-9-DR M-Link (opcja)

1x kabel do ładowania USB

1x instrukcja

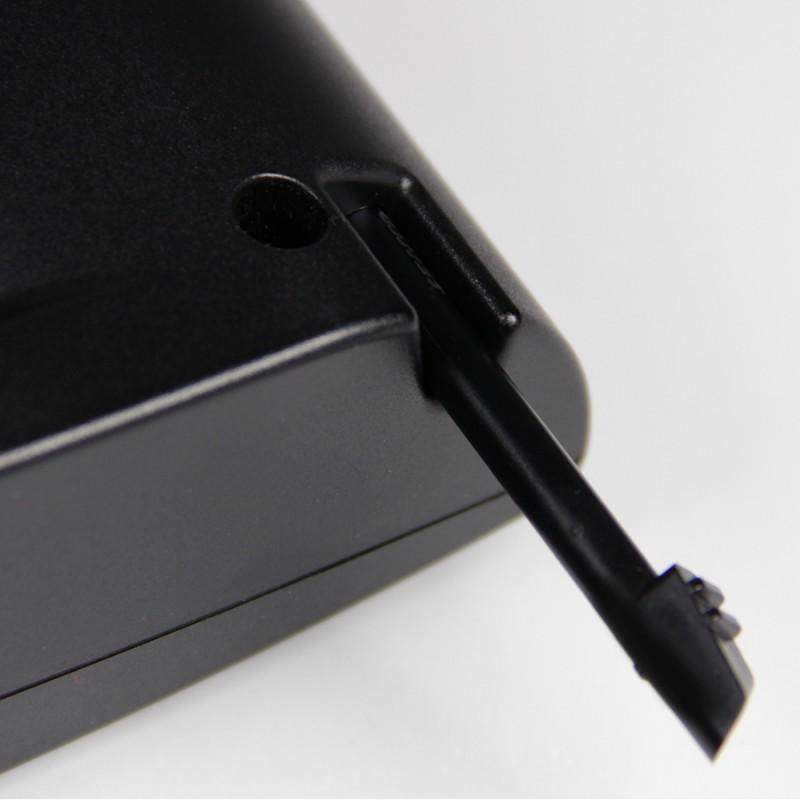

1x rysik

1x klucz Torx T6
