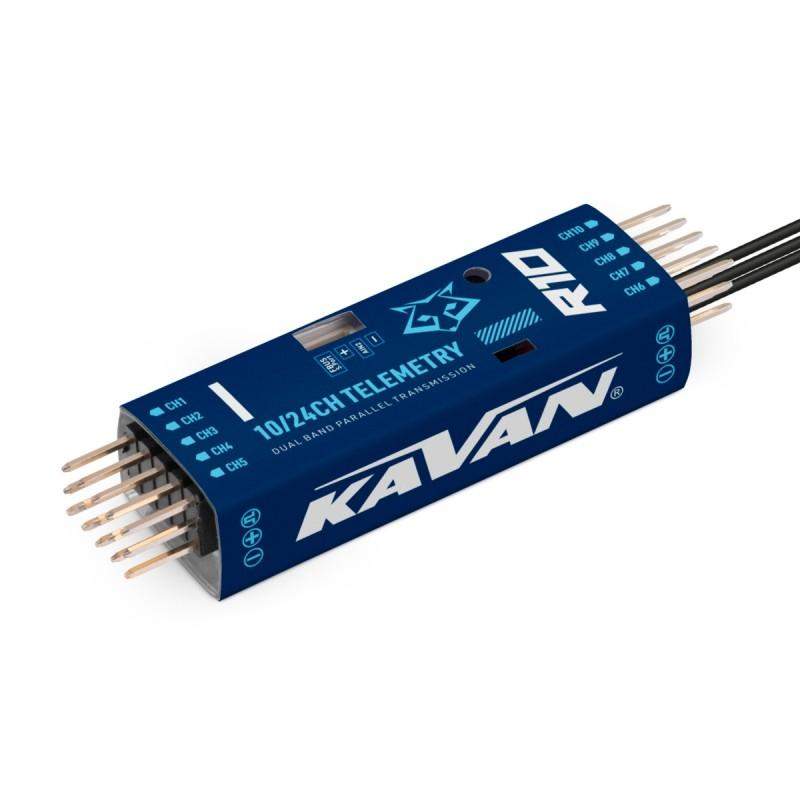

KAVAN R10 / R10 Stabi

Zaawansowany 10-kanałowy odbiornik telemetryczny R10. Działa na 2,4 GHz, jednoczesny dwuczęstotliwościowy system transmisji Twin 2,4 GHz. Posiada 10 precyzyjnych kanałów PWM i 16 lub 24-kanałowe tryby wykorzystujące S.BUS. Dwie odłączane anteny ze złączami IPEX4 zapewniają pełną siłę sygnału w zakresie do kilkudziesięciu kilometrów. Jest szczególnie idealny dla szybowców, ale można go również używać do innych różnych modeli. Dzięki obsłudze redundancji można go podłączyć jako odbiornik podstawowy za pośrednictwem S.BUS. Dzięki protokołowi Twin 2,4 GHz oba odbiorniki działają w tym połączeniu w pełni jednocześnie. Dzięki opcji połączenia F.BUS można go również szybko i łatwo sparować z kilkoma różnymi urządzeniami telemetrycznymi, zapewniając dwukierunkową transmisję danych za pośrednictwem jednego kabla.

Posiada zaawansowane tłumienie zakłóceń zapewniające niezawodną, ​​stabilną transmisję sygnału w całym zakresie. Inteligentne dopasowanie systemu transmisji przyspiesza parowanie. Funkcja czarnej skrzynki przechowuje podstawowe dane lotu. Stany pracy odbiornika są wskazywane przez wskaźnik LED. Inteligentne parowanie umożliwia bezprzewodowe aktualizacje oprogramowania sprzętowego.

R10 Stabi oferuje funkcje stabilizacji ulepszone przez ADV. Stabilizator ADV oferuje zaawansowany tryb z wieloma programowalnymi kanałami stabilizowanymi i elastycznością.

Klasyczny tryb stabilizacji został rozszerzony o 5 dodatkowych kanałów stabilizacji, które zapewniają mapowanie pinów dla każdego kanału w kilku trybach lotu, takich jak Stabilise, Auto-Level, Hover(Vis) i Knife-Edge(lot nożem) z modelami samolotów.

Funkcja zaawansowanej stabilizacji obejmuje czujniki telemetryczne o wysokiej precyzji do monitorowania wysokości, prędkości pionowej itp.

W trybie zaawansowanej stabilizacji wszystkie piny wyjściowe są konfigurowalne do stabilizacji i innych zaawansowanych funkcji, takich jak udostępnianie plików Stab, programowalne parametry i dostęp dla programistów itp.

Dane techniczne:

Transmisja RF: Podwójna 2,4 GHz

Wymiary: 64×16,6×12,4 mm (dł.*szer.*wys.)

Waga: 9,4 g

Napięcie robocze: 3,5–12 V (zalecane zasilanie 2S LiXX)

Prąd roboczy: ≤120 mA przy 5 V

Vario - zakres pomiaru prędkości pionowej: ±10 m/s

Vario - zakres i rozdzielczość wysokościomierza: -700 m do 10 000 m, 0,1 m

Zakres pomiaru napięcia zewnętrznego przez AIN2: 0–35 V

Złącze antenowe: IPEX4

Kompatybilność: Podwójny 2,4 GHz

Maks. moc promieniowania: < 20 dBm

Częstotliwość robocza: 2,400–2,4835 GHz

Funkcje:

Zwiększona ochrona przed zakłóceniami RF i bardziej stabilna transmisja RF

Jednoczesny dwuczęstotliwościowy system transmisji Twin 2,4 GHz z inteligentnym parowaniem

Wbudowane zaawansowane funkcje stabilizacji (R10 Stabi)

Wbudowany czujnik telemetrii o wysokiej precyzji (wysokość, prędkość pionowa itp.)

Funkcja czarnej skrzynki

Wysoki maksymalny zasięg działania

Aktualizacje oprogramowania układowego bezprzewodowego (OTA)

10 konfigurowalnych kanałów

CH1: PWM / S.BUS OUT / FPort / S.Port / SBUS IN

CH2–10: PWM / SBUS OUT / FBUS / S.Port

F.BUS / S.Port

Port SBUS OUT (obsługuje tryb 16/24CH)

Port SBUS IN (obsługuje redundancję sygnału)
